Hvordan kan en elektronisk aksel-rotogravure-trykmaskine forbedre udskrivningsnøjagtigheden og fleksibel emballageeffektivitet

Grøn OhmudviklerElektronisk aksel rotationstrykmaskinefor producenter, der søger præcist flerfarvetryk på fleksible emballagematerialer. Med servodrevet kontrol, koordineret spændingsstyring og nøjagtig farveregistrering understøtter dette udstyr ensartet printkvalitet og effektiv rulle-til-rulle-produktion.

En elektronisk aksel-rotodybtrykmaskine er designet til at levere nøjagtig, gentagelig flerfarveprint på plastikfilm, papir og andre kompatible rullematerialer. Ved at koordinere drivsystemer elektronisk i stedet for udelukkende at stole på traditionelle mekaniske akselforbindelser, hjælper det operatører med at styre banebevægelser og farveregistrering gennem hele printprocessen. Denne artikel forklarer, hvordan teknologien fungerer, dens hovedkomponenter, kompatible substrater, nøglespecifikationer og praktiske overvejelser for valg af udstyr. Den undersøger også, hvordan Green Ohms maskinkonfiguration kan understøtte fleksibel emballageproduktion, og hvad købere bør vurdere, før de investerer i en ny printlinje.

Indholdsfortegnelse

1. Hvad er en elektronisk aksel-rotogravure-trykmaskine?
2. Hvordan virker elektronisk akselteknologi?
3. Hvilke funktioner påvirker udskrivningsydelsen?
4. Hvilke materialer kan maskinen udskrive?
5. Hvad er de vigtigste tekniske specifikationer?
6. Hvor bruges dette udskrivningsudstyr?
7. Hvordan skal købere vælge den rigtige maskine?
8. Hvordan kan operatører opretholde ensartet ydeevne?
9. Ofte stillede spørgsmål
10. Konklusion

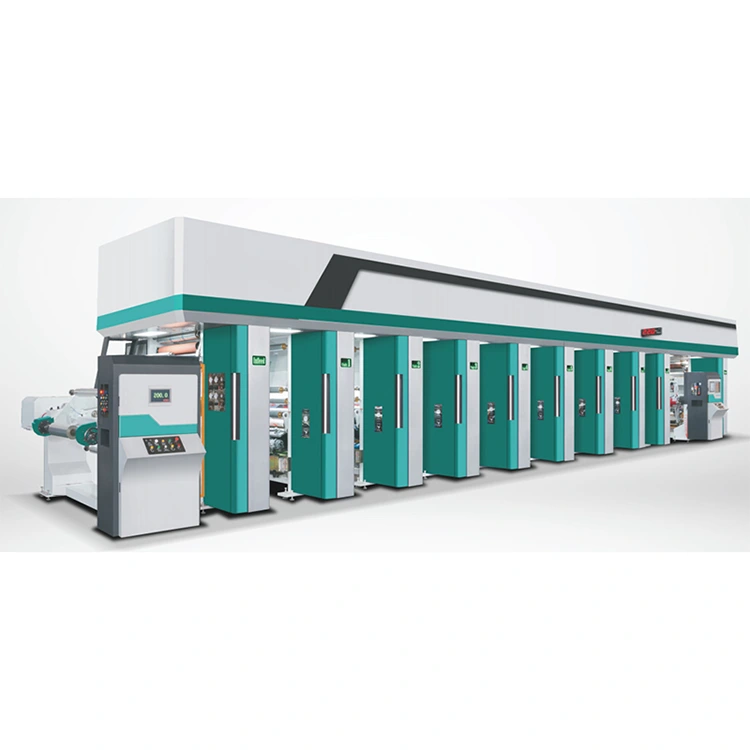

1. Hvad er en elektronisk aksel-rotogravure-trykmaskine?

En elektronisk aksel-rotodybtrykmaskine er et industrielt tryksystem, der bruger elektronisk koordinerede drev til at styre bevægelsen af ​​flere trykenheder. Den kombinerer den etablerede dybtryksproces med moderne servo- og automatiseringsteknologier for at understøtte præcis flerfarveprint på kontinuerlige ruller med materiale.

Ved konventionel dybtryk overfører graverede cylindre blæk til et substrat, når det passerer gennem successive trykstationer. Hver cylinder repræsenterer en bestemt farve eller del af billedet. Nøjagtig synkronisering mellem disse stationer er afgørende, fordi selv en lille afvigelse i banebevægelsen kan forårsage synlig farvefejl.

Elektronisk akselstyring koordinerer de relevante drivakser gennem et kontrolsystem, der hjælper med at opretholde deres nødvendige hastighed og positionsforhold. Denne tilgang kan forenkle synkronisering og justering sammenlignet med mekanisk forbundne arrangementer, afhængigt af maskinens konfiguration.

Grøn Ohm tilbyder en elektronisk akseldybtryksløsning beregnet til flerfarvetryk på plastikfilm, papir og andre kompatible rullematerialer. Dens konfiguration kombinerer servodrevet udskrivning, computerstyret registrering og spændingskontrol for at imødekomme de praktiske krav til fleksibel emballageproduktion.

2. Hvordan virker elektronisk akselteknologi?

Udskrivningsprocessen begynder, når afrulningsenheden fører en rulle substrat ind i maskinen. Banen bevæger sig gennem trykkestationerne, hvor graverede cylindre overfører blæk til materialet. Efter hvert trykningstrin passerer substratet gennem en tørresektion, før det fortsætter til den næste station eller opviklingsenheden.

Elektronisk koordinering understøtter denne proces ved at synkronisere de drev, der er ansvarlige for at flytte materialet og betjene trykcylindrene. En programmerbar logisk controller (PLC), servodrevet spændingskontrol og registreringsjusteringer arbejder sammen for at hjælpe med at opretholde stabile produktionsforhold.

1. Afslapning:Rullen monteres, og underlaget føres ind i maskinen under kontrolleret spænding.
2. Webvejledning:Materialet følger sin tilsigtede vej gennem printlinjen, hvilket hjælper med at opretholde ensartet positionering.
3. Blækoverførsel:Graverede trykcylindre overfører de nødvendige blækmønstre til underlaget.
4. Farveregistrering:Registreringskontroller koordinerer positionerne af successive farveindtryk.
5. Tørring:Tørresystemet fjerner den nødvendige mængde opløsningsmiddel eller fugt, afhængigt af blæksystemet og driftsforholdene.
6. Tilbagespoling:Det trykte materiale opsamles i en rulle til efterfølgende inspektion, laminering, opskæring eller konvertering.

Den faktiske udskriftskvalitet afhænger af mere end elektronisk synkronisering alene. Cylindertilstand, substrategenskaber, blækformulering, tørrebetingelser, maskinopsætning og operatørprocedurer har alle indflydelse på det færdige resultat.

3. Hvilke funktioner påvirker udskrivningsydelsen?

Servo-drevet udskrivningskontrol

Servodrev muliggør koordineret kontrol af printakser og understøtter nøjagtig hastigheds- og positionsstyring. Når de er konfigureret korrekt, kan de hjælpe med at reducere registreringsafvigelser og gøre opsætningsjusteringer mere overskuelige under flerfarveproduktion.

Closed-Loop Tension Management

Fleksible film og tyndt papir kan strække, rynke eller flytte sig, når vævsspændingen er ustabil. Green Ohms beskrevne konfiguration bruger tre-motors lukket sløjfe-spændingskontrol til at koordinere materialehåndtering. Passende spændingsindstillinger er afgørende for at reducere banens bevægelse og opretholde ensartede udskriftsdimensioner.

Computeriseret farveregistrering

Vandrette og lodrette registreringsjusteringer hjælper med at justere individuelle farveindtryk. Forhåndsregistreringsfunktioner kan også understøtte opsætning før fuld produktion begynder. Disse funktioner er særligt nyttige til detaljeret grafik, fin tekst og emballagedesign, der kræver nøjagtig farve-til-farve justering.

Blækforsyning og lægebladssamling

Blækoverførselsvalsen tilfører blæk til udskrivningsprocessen, mens rakelbladet fjerner overskydende blæk fra cylinderoverfladen. Green Ohm beskriver et uafhængigt drevet rakelarrangement designet til at lette justering og bladskift. Korrekt bladtilstand og blækhåndtering hjælper med at understøtte ren billedgengivelse.

Integreret tørring og sikkerhedskontrol

Tørresystemet bruger kontrolleret luftstrøm og temperaturstyring til at understøtte blækketørring. Touchscreen-overvågning og fejldiagnosefunktioner kan hjælpe operatører med at observere driftsforhold og identificere problemer. Passende ventilation, håndtering af opløsningsmidler og maskinsikkerhedsforanstaltninger er fortsat afgørende, når der udskrives med opløsningsmiddelbaseret blæk.

• Elektronisk koordinerede printdrev.
• Spændingsstyring med lukket sløjfe for webstabilitet.
• Horisontale og vertikale farveregistreringsjusteringer.
• Blækoverførsel og rakelsystemer designet til kontrolleret blækpåføring.
• Tørrings-, overvågnings- og maskinfejldiagnosefunktioner.

4. Hvilke materialer kan maskinen udskrive?

Substratkompatibilitet er en nøglefaktor, når du vælger en dybtryksmaskine. Forskellige materialer har forskellige trækegenskaber, overfladeegenskaber, tykkelser og krav til blækvedhæftning. Den korrekte kombination af substrat, cylindergravering, blæk og tørrebetingelser er nødvendig for pålidelige resultater.

Grøn Ohm lister følgende materialeområder for sin elektroniske akselkonfiguration:

Disse intervaller er producentens listede materialeparametre, ikke en garanti for, at hver kvalitet kan køre under identiske forhold. Købere bør bekræfte det påtænkte underlag, blæksystem, tykkelse og produktionskrav, før de bestiller.

5. Hvad er de vigtigste tekniske specifikationer?

Følgende tabel opsummerer de vigtigste specifikationer, der er offentliggjort for Green Ohms YG-8-serie elektroniske aksel-rotogravure-trykmaskine. Værdier skal bekræftes i forhold til det aktuelle tilbud og endelige tekniske aftale før køb.

*Producentens offentliggjorte specifikation bruger enheden mm/min for de maksimale mekaniske hastigheder og printhastigheder. Ovenstående værdier er udtrykt som m/min kun som en foreløbig fortolkning af de anførte tal. Bekræft de korrekte enheder og nominelle driftshastigheder direkte med Green Ohm, før du bruger disse tal til produktionsplanlægning.

850 mm modellen kan passe til smallere banekrav, mens 1.050 mm og 1.250 mm modellerne giver bredere substratkapacitet. Den passende model afhænger af færdige pakkedimensioner, materialeudnyttelse, printlayout, cylinderspecifikationer og planlagt output i stedet for banebredden alene.

6. Hvor bruges dette udskrivningsudstyr?

Elektronisk akseldybtryk er relevant for producenter, der har brug for gentagelig grafik på tværs af lange produktionsserier. Dens egnethed afhænger af emballagedesignet, påkrævet udskriftskvalitet, substrat, blæksystem og downstream-konverteringsprocessen.

Fleksibel fødevareemballage

Trykte film, der bruges til snackposer, konfektureindpakninger, tørfoderemballage og andre fleksible pakker kræver ofte ensartet farvegengivelse og klar grafik. Den færdige emballagestruktur skal også opfylde de gældende fødevarekontakt- og emballagekrav.

Forbrugsvarer emballage

Opfyldningspakker til rengøringsmidler, emballage til personlig pleje og poser til husholdningsprodukter kan bruge flerfarvede trykte film til at kommunikere branding, produktinformation og brugsanvisninger.

Papirbaseret emballage

Hvor papirkvaliteten og blæksystemet er kompatible, kan dybtryk understøtte dekorative designs, gentagne mønstre og trykte emballagematerialer, der kræver ensartet billedgengivelse.

Industrielle fleksible materialer

Nogle industrielle emballageapplikationer bruger trykte film til identifikation, produktinformation eller visuel differentiering. Købere bør vurdere kemikalieresistens, substratydeevne og slutbrugskrav, før de vælger udskrivningsprocessen.

For emballage, der senere vil gennemgå laminering, opskæring eller posefremstilling, bør udskriftskvaliteten evalueres sammen med ydeevnen af ​​hele konverteringslinjen.

7. Hvordan skal købere vælge den rigtige maskine?

At vælge en trykkemaskine involverer mere end at sammenligne maksimal hastighed eller indkøbspris. Produktionshold bør matche udstyret til deres faktiske job, forventede brug, driftsmiljø og vedligeholdelsesevner.

1. Bekræft substratområdet.Identificer filmtyper, tykkelser, papirkvaliteter, overfladebehandlinger og eventuelle forventede materialeændringer i fremtiden.
2. Definer den nødvendige webbredde.Beregn brugbar udskrivningsbredde, kantmargener og materialeudnyttelse for de emballagelayouts, du producerer.
3. Angiv farve og registreringskrav.Bekræft antallet af farver, billedkompleksitet, registreringstolerance og inspektionsmetode.
4. Evaluer realistisk produktionshastighed.Spørg efter forventede kørehastigheder med dit underlag, blæk, cylindergentagelse og tørrebetingelser i stedet for udelukkende at stole på maksimal mekanisk hastighed.
5. Gennemgå kontrolsystemet.Tydeliggør servokonfiguration, registreringsjustering, spændingskontroladfærd, operatørgrænseflade, alarmer og fejlfindingssupport.
6. Tjek hjælpeprogrammer og installationsbehov.Vurder elektrisk kapacitet, ventilation, tørreenergi, gulvplads, krav til udstødning og gældende sikkerhedsbestemmelser.
7. Planlæg service og træning.Bekræft installationsassistance, operatørtræning, reservedele, forebyggende vedligeholdelse og eftersalgsreaktionsordninger.

Inden du afgiver en ordre, skal du anmode om et detaljeret teknisk forslag og, hvor det er muligt, arrangere en prøveprøve med repræsentative materialer og kunstværker. Dette hjælper med at bekræfte, at den foreslåede konfiguration er egnet til det faktiske produktionsmiljø.

8. Hvordan kan operatører opretholde ensartet ydeevne?

Rutinemæssig vedligeholdelse hjælper med at reducere uplanlagt nedetid og beskytter printkonsistens. Et praktisk vedligeholdelsesprogram bør følge producentens betjeningsvejledning og tage højde for produktionsintensitet, blækkemi, substrattype og miljøforhold.

• Efterse trykcylindre:Tjek for skader, forurening, slitage og problemer, der kan påvirke billedoverførsel.
• Vedligehold rakler:Efterse klingekanter, montering, kontaktforhold og udskiftningsintervaller.
• Bekræft spændingsindstillinger:Gennemgå afrulnings-, interstation- og tilbagespolingsspændingen, når du ændrer materiale eller jobspecifikationer.
• Overvåg registrering:Kontroller justeringen under opstart, efter materialeændringer og under hele produktionen.
• Rengør blækhåndteringskomponenter:Følg godkendte procedurer for blækcirkulation, fjernelse af rester og håndtering af opløsningsmidler.
• Tjek tørresystemet:Overvåg luftstrøm, temperaturkontrol, ventilation og sikkerhedslåse.
• Efterse drev og kontroller:Følg den anbefalede inspektionsplan for servosystemer, sensorer, PLC-komponenter og elektriske forbindelser.
• Registrer driftsdata:Dokumenter tilbagevendende defekter, nedetid, spild og justeringer for at understøtte løbende forbedringer.

Ved brug af opløsningsmiddelbaseret blæk skal operatører følge maskinproducentens instruktioner og gældende brand-, ventilations-, emissions- og arbejdssikkerhedskrav. Vedligeholdelse bør kun udføres af behørigt uddannet personale med udstyret anbragt i en sikker tilstand.

9. Ofte stillede spørgsmål

Q1: Hvad er den største fordel ved en elektronisk aksel-rotodybtrykmaskine?

Dens vigtigste fordel er elektronisk koordineret drevstyring, som understøtter synkroniserede printenheder og nøjagtig farveregistrering. Kombineret med passende spændingsstyring og korrekt opsætning kan dette hjælpe med at forbedre konsistensen og forenkle justeringer i flerfarvet roll-to-roll produktion.

Q2: Hvilke materialer er kompatible med Green Ohms maskine?

De anførte materialer omfatter PET, nylon, PE, OPP, BOPP, CPP, PVC, cellofan og papir inden for specificerede tykkelses- eller basisvægtintervaller. Faktisk kompatibilitet afhænger af materialekvalitet, blæksystem, overfladebehandling og maskinkonfiguration. Bekræft kravene til dit påtænkte underlag før køb.

Q3: Hvad er den maksimale udskrivningshastighed for YG-8-serien?

Produktsiden angiver en maksimal mekanisk hastighed på 420 og en maksimal udskrivningshastighed på 400, men den offentliggjorte enhed er ikke i overensstemmelse med typisk industriel linjehastighedsnotation. Købere bør indhente skriftlig bekræftelse af de korrekte enheder, nominelle forhold og forventet produktionshastighed fra Green Ohm.

Q4: Hvordan vælger jeg mellem YG-8-850, YG-8-1050 og YG-8-1250?

Den vigtigste anførte forskel er maksimal banebredde: henholdsvis 850 mm, 1.050 mm og 1.250 mm. Vælg modellen i henhold til emballagedimensioner, joblayout, substratudnyttelse og produktionsplaner. Kontroller også krav til gulvplads, strømforsyning og installationsforhold.

Q5: Hvad skal jeg forberede, før jeg anmoder om et tilbud?

Forbered substrattype og -tykkelse, banebredde, antal trykfarver, illustrationer eller prøve, krav til cylindergentagelse, måloutput, blæksystem og forventede downstream-processer. Disse detaljer hjælper producenten med at vurdere den nødvendige konfiguration og identificere tekniske spørgsmål, før et tilbud færdiggøres.

10. Konklusion

En elektronisk aksel-rotodybtrykmaskine kan være en værdifuld investering for fleksible emballageproducenter, der kræver koordineret flerfarvetryk, kontrolleret banespænding og gentagelig registrering. De bedste resultater opnås ved at matche maskinkonfigurationen til underlaget, illustrationen, blæksystemet, krav til tørring og faktiske produktionsmål. Green Ohms YG-8-serie tilbyder tre listede web-bredde muligheder sammen med servodrevet udskrivningskontrol, computerstyret registrering og integrerede materialehåndteringsfunktioner. Før du træffer en endelig beslutning, skal du bekræfte de tekniske specifikationer, produktionshastighedsenheder, prøveudskrivningsresultater, installationskrav og eftersalgssupport med producenten. For at diskutere dine underlagskrav, sammenligne tilgængelige konfigurationer eller anmode om et skræddersyet tilbud,kontakt osgennem Green Ohm Electronic Shaft Rotogravure Printing Machine-produktsiden.
